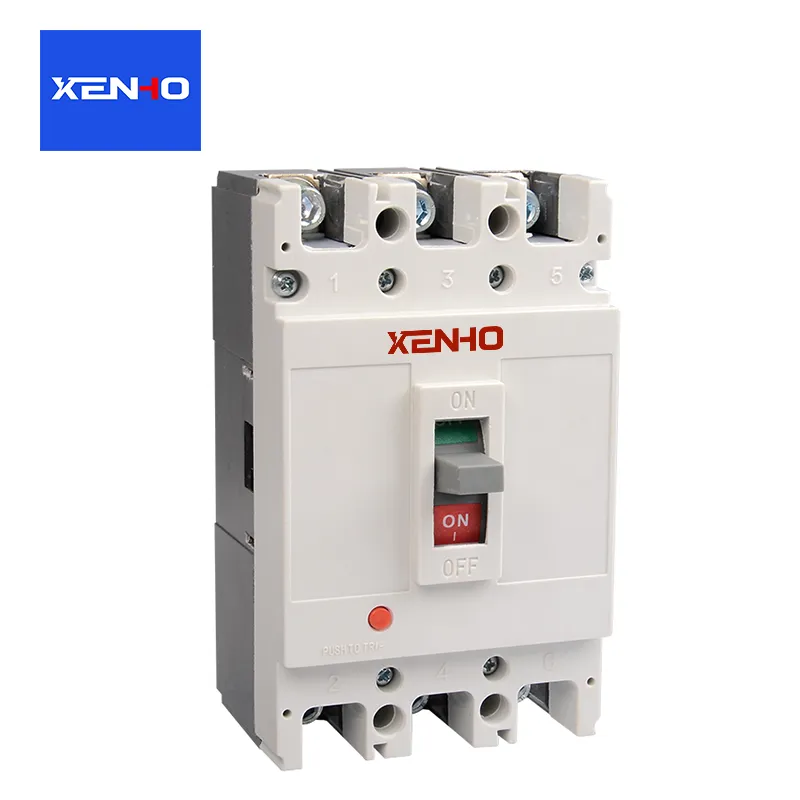

Apakah prinsip kerja pemutus litar?

Prinsip kerja apemutus litarberkisar pada logik teras pemantauan, penghakiman, dan pelaksanaan.  Melalui mekanisme tersandung terbina dalam dan sistem pemadam arka, ia mencapai kawalan pensuisan litar biasa dan pemotongan pantas litar yang rosak.  Ia boleh dibahagikan kepada dua bahagian: keadaan operasi normal dan keadaan perlindungan kerosakan. Sistem pemadam arka adalah komponen tambahan utama yang memastikan pemutusan sambungan yang boleh dipercayai.

Keadaan Operasi Biasa: Sambungan Litar dan Pemutus Sambungan

Penutupan Manual/Elektrik: Operator menggunakan pemegang atau mekanisme elektrik untuk menggerakkan sesentuh bergerak pemutus litar ke arah sesentuh pegun, mewujudkan sesentuh dan menutup litar, membenarkan penghantaran kuasa biasa. Selepas penutupan, mekanisme penguncian membetulkan kenalan bergerak dalam kedudukan tertutup, mengekalkan kesinambungan litar.

Pemutus Sambungan Manual: Apabila pemegang pemutus sambungan ditarik, mekanisme penguncian akan dibuka, dan daya pegas kembali menyebabkan sesentuh bergerak terpisah daripada sesentuh pegun, memutuskan litar. Jika arus kecil pada masa ini, arka yang dijana antara kenalan akan padam sendiri.

Keadaan Perlindungan Kesalahan: Tersandung Automatik dan Pemutusan Litar

Apabila litar mengalami kerosakan seperti beban lampau, litar pintas atau undervoltage, unit perjalanan terbina dalam akan mencetuskan mekanisme penguncian untuk membuka kunci, mencapai tersandung automatik. Kesalahan yang berbeza sepadan dengan prinsip tersandung yang berbeza:

Perlindungan Lebihan Beban (Prinsip Termal)

Komponen teras: Jalur dwilogam (terdiri daripada dua jalur logam dengan pekali pengembangan haba yang berbeza dengan ketara).

Logik kerja: Apabila litar terlebih beban, arus berterusan melebihi nilai undian, menyebabkan jalur dwilogam membengkok dan berubah bentuk akibat pemanasan. Apabila ubah bentuk mencapai ambang, ia menolak mekanisme penguncian untuk membuka kunci, dan sesentuh bergerak memutuskan litar di bawah tindakan spring.

Ciri-ciri: Tindakan tertunda; beban berlebihan jangka pendek (seperti permulaan motor) tidak akan mencetuskan tersandung, mengelakkan tersandung palsu.

Perlindungan Litar Pendek (Prinsip Tersandung Elektromagnet)

Komponen teras: Gegelung elektromagnet (luka pada teras besi).

Logik kerja: Apabila litar pintas berlaku, arus serta-merta melonjak kepada puluhan atau bahkan ratusan kali nilai undian. Gegelung elektromagnet menghasilkan daya elektromagnet yang kuat, menarik teras besi untuk menyerang mekanisme penguncian, serta-merta membuka kuncinya.

Ciri-ciri: Tindakan pantas peringkat milisaat; boleh memutuskan litar dalam masa yang singkat, menghalang kerosakan arka pada peralatan atau menyebabkan kebakaran. Perlindungan Kehilangan Voltan Bawah/Voltan (Prinsip Perjalanan Voltan Bawah)

Komponen teras: Gegelung trip undervoltage, disambungkan selari dengan litar untuk memantau voltan.

Logik kerja: Apabila voltan turun di bawah kira-kira 70% daripada nilai undian atau hilang sepenuhnya, daya elektromagnet gegelung trip hilang, dan teras besi, di bawah tindakan spring, mencetuskan kunci untuk membuka kunci, dengan itu memutuskan litar.

Fungsi: Mencegah peralatan daripada tidak berfungsi dan rosak akibat voltan rendah, dan juga mengelakkan bahaya keselamatan yang disebabkan oleh peralatan dimulakan secara tiba-tiba apabila kuasa dipulihkan.

Perlindungan Kebocoran (Prinsip Perlindungan Arus Baki)

Komponen teras: Transformer arus jujukan sifar.

Logik kerja: Dalam keadaan biasa, arus dalam garisan fasa dan garis neutral adalah sama dalam magnitud dan bertentangan arah. Fluks magnet dalam teras pengubah membatalkan satu sama lain, menyebabkan tiada keluaran arus teraruh; apabila kebocoran berlaku (seperti renjatan elektrik kepada seseorang), sebahagian daripada arus mengalir melalui tanah, menyebabkan ketidakseimbangan dalam arus dua fasa. Transformer menjana isyarat teraruh, mencetuskan peranti perjalanan.

Ciri-ciri: Ambang operasi rendah (biasanya 30mA), mengutamakan keselamatan diri.
