Apakah Pemutus Litar DC dan Bagaimana Anda Memilih Yang Tepat?

A Pemutus litar DCmelindungi litar elektrik arus terus terhadap arus yang berlebihan dan, bergantung pada reka bentuknya, litar pintas. Tidak seperti sistem AC, sistem DC tidak mempunyai arus semula jadi sifar lintasan setiap separuh kitaran, menjadikan gangguan arka lebih mencabar. Panduan ini menerangkan operasi pemutus litar DC, jenis utama, penilaian penting, keperluan aplikasi, pertimbangan pemasangan, kesilapan pembelian biasa dan amalan penyelenggaraan untuk membantu pembeli memilih perlindungan yang sesuai untuk sistem elektrik mereka.

1. Apakah Pemutus Litar DC?

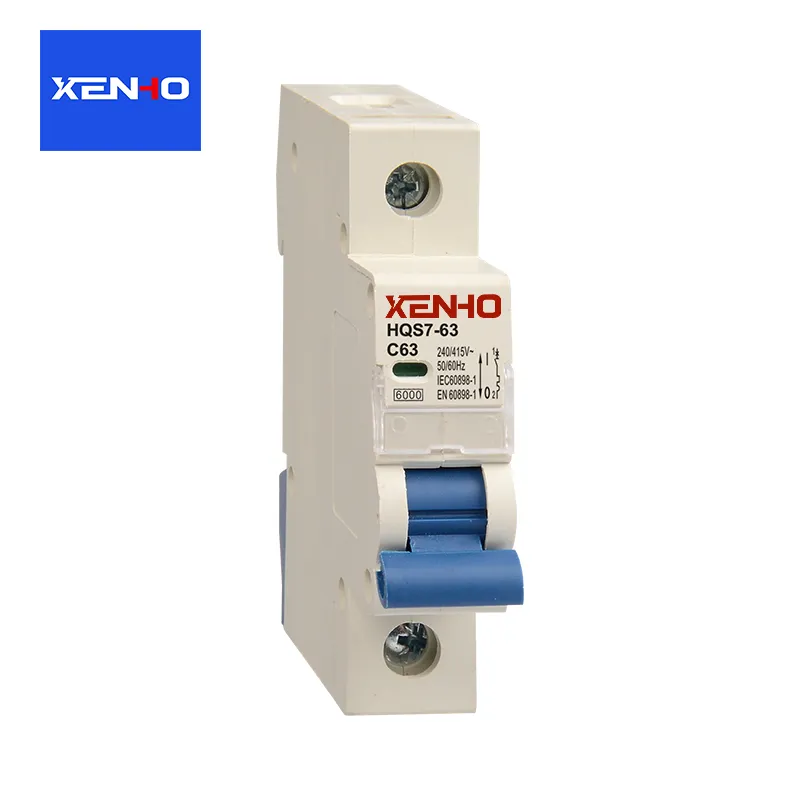

A Pemutus litar DCialah peranti perlindungan elektrik yang direka untuk mengganggu arus terus apabila litar mengalami beban lampau, litar pintas atau keadaan kerosakan lain yang ditentukan. Dengan membuka litar, ia membantu melindungi kabel, peralatan elektrik, komponen penukaran kuasa dan beban bersambung daripada arus yang berpotensi merosakkan.

Arus terus mengalir terutamanya dalam satu arah. Ia biasanya dibekalkan oleh bateri, panel fotovoltaik, sel bahan api, dan bekalan kuasa DC. Memandangkan teknologi ini menjadi semakin penting dalam sistem tenaga dan perindustrian moden, perlindungan litar DC yang boleh dipercayai telah menjadi bahagian penting dalam reka bentuk sistem elektrik.

Mengapa Perlindungan Litar DC Penting?

Arus yang berlebihan boleh memanaskan konduktor, merosakkan penebat, merendahkan komponen elektronik, dan mewujudkan bahaya kebakaran. Pemutus yang dipilih dengan betul mengehadkan tempoh arus kerosakan dengan memutuskan sambungan litar yang terjejas mengikut ciri operasi yang direka bentuk.

• Perlindungan peralatan:Membantu mengelakkan kerosakan pada bateri, penyongsang, pengawal dan peranti lain yang bersambung.
• Perlindungan kabel:Mengurangkan risiko konduktor terlalu panas apabila peranti pelindung diselaraskan dengan betul dengan penarafan kabel.
• Kesinambungan operasi:Membenarkan kerosakan diasingkan supaya litar yang tidak terjejas boleh terus beroperasi di tempat yang dibenarkan oleh seni bina sistem.
• Kemudahan penyelenggaraan:Menyediakan cara pengasingan litar apabila peranti sesuai untuk tujuan itu dan digunakan mengikut arahannya.
• Keselamatan sistem:Menyokong strategi perlindungan yang diselaraskan bersama pembumian, penebat dan perlindungan elektrik lain.

Pemutus litar bukanlah penyelesaian keselamatan yang lengkap dengan sendirinya. Perlindungan yang berkesan juga bergantung pada reka bentuk sistem yang betul, pendawaian yang sesuai, pengiraan arus kerosakan yang sesuai dan pematuhan kod elektrik yang berkenaan.

2. Bagaimana Pemutus Litar DC Berfungsi?

Pemutus litar DC memantau arus yang mengalir melalui litar dan mengganggu arus apabila mekanisme pengendaliannya mengesan kerosakan yang layak. Proses yang tepat bergantung pada pembinaan pemutus, ciri perjalanan, dan aplikasi yang dimaksudkan.

Perlindungan Lebihan

Lebihan beban berlaku apabila litar membawa arus lebih daripada yang dimaksudkan untuk tempoh yang berterusan. Sebagai contoh, bekalan kuasa DC industri mungkin beroperasi di atas beban yang direka bentuk kerana permintaan yang berlebihan atau komponen yang tidak berfungsi.

Banyak pemutus litar DC mini menggunakan mekanisme perjalanan haba. Arus berlebihan memanaskan unsur dwilogam sehingga ia bengkok secukupnya untuk melepaskan mekanisme perjalanan. Respons ini biasanya bergantung pada masa: beban yang sederhana mungkin mengambil masa yang lebih lama untuk dilalui daripada beban yang lebih besar.

Perlindungan Litar pintas

Litar pintas mencipta laluan rintangan rendah yang tidak diingini yang boleh menghasilkan arus yang sangat tinggi. Banyak pemutus haba-magnetik menggabungkan mekanisme perjalanan magnetik yang bertindak balas dengan pantas kepada arus kerosakan tinggi. Pemutus elektronik sebaliknya boleh menggunakan penderia dan litar kawalan untuk mengesan keadaan kerosakan yang ditentukan dan memulakan gangguan.

Pemutus mesti mempunyai penarafan voltan DC yang sesuai dan kapasiti pecah DC yang mencukupi untuk arus kerosakan prospektif di titik pemasangan. Penarafan arus nominal yang tinggi sahaja tidak menunjukkan bahawa peranti boleh mengganggu litar pintas dengan selamat.

Gangguan Arka

Apabila sesentuh berpisah semasa arus mengalir, arka elektrik boleh terbentuk di antara mereka. Dalam litar AC, arus secara semula jadi melalui sifar semasa setiap kitaran, membantu arka padam. Arus DC tidak memberikan lintasan sifar berulang yang sama dalam keadaan keadaan mantap biasa.

Atas sebab ini, pemutus litar DC boleh menggunakan susunan sesentuh yang direka khas, pelongsor arka, sistem letupan arka magnet atau struktur kawalan arka yang lain. Ciri-ciri ini membantu memanjangkan, menyejukkan, membahagikan atau memadamkan arka supaya litar boleh diganggu dengan selamat dalam keadaan operasi yang dinilai peranti.

3. Bagaimanakah Pemutus Litar DC Berbeza dengan Pemutus AC?

Pemutus litar DC dan AC berkongsi tujuan asas yang sama, tetapi keperluan gangguannya boleh berbeza dengan ketara. Memilih peranti semata-mata kerana penarafan semasanya sepadan dengan litar boleh mengakibatkan perlindungan yang tidak mencukupi.

Sesetengah pemutus diperakui untuk operasi AC dan DC, tetapi penilaian dan konfigurasi yang dibenarkannya mungkin berbeza. Produk dwikadar mesti dipasang mengikut penarafan khusus dan gambar rajah pendawaian yang disediakan oleh pengilangnya.

4. Apakah Jenis Pemutus Litar DC Yang Ada?

Pemutus litar DC yang paling sesuai bergantung pada beban, ciri kerosakan, masa tindak balas yang diperlukan, ruang yang tersedia, dan strategi penyelenggaraan. Memahami reka bentuk utama membantu pembeli membandingkan produk dengan lebih tepat.

Pemutus Litar DC Terma-Magnet

Pemutus terma-magnet menggabungkan perlindungan beban lampau terma dengan perlindungan litar pintas magnetik. Ia biasanya dipertimbangkan untuk panel pengedaran DC, litar kawalan, dan aplikasi industri terpilih.

• Sediakan dua bentuk pelengkap perlindungan arus lebih.
• Boleh sesuai untuk pelbagai keperluan pengedaran rutin.
• Memerlukan pengesahan teliti keluk perjalanan dan penilaian gangguan DC.

Pemutus Litar DC Elektronik

Reka bentuk elektronik menggunakan penderia semasa dan litar kawalan elektronik untuk mengesan keadaan kerosakan yang ditentukan. Bergantung pada produk, mereka mungkin menyediakan ambang perlindungan boleh laras, petunjuk status, pemantauan jauh atau fungsi komunikasi.

Ciri ini boleh menjadi berharga dalam kemudahan dan sistem automatik yang masa hentinya mahal. Walau bagaimanapun, pembeli harus mengesahkan sama ada produk itu ialah pemutus mekanikal konvensional, suis pelindung elektronik atau peranti keadaan pepejal, kerana kaedah gangguan dan tingkah laku kegagalan mereka mungkin berbeza.

Pemutus Litar DC Miniatur

Pemutus litar miniatur ialah peranti padat yang digunakan dalam aplikasi pengedaran DC voltan rendah yang sesuai. Jejak kecilnya boleh memudahkan susun atur panel, tetapi kesesuaiannya masih bergantung pada voltan terkadar, kapasiti pecah, susunan tiang dan konfigurasi DC yang diluluskan oleh pengeluar.

Pemutus Litar DC Beracuan dan Perindustrian

Sarung acuan dan pemutus industri lain tersedia untuk sistem dengan tahap semasa, keadaan kerosakan atau keperluan pemasangan yang lebih mencabar. Bergantung pada model, mereka mungkin menawarkan tetapan perjalanan boleh laras, aksesori, kenalan tambahan dan penyepaduan dengan suis industri.

Peranti Perlindungan DC Khusus

Tatasusunan fotovoltaik suria, sistem penyimpanan tenaga bateri, peralatan pengecasan kenderaan elektrik dan aplikasi tenaga lain mungkin memerlukan peranti perlindungan yang direka untuk ciri elektrik tertentu. Sebagai contoh, litar fotovoltaik boleh mengalami arka DC mampan, manakala bateri boleh menghantar arus kerosakan yang sangat tinggi.

Aplikasi khusus tidak secara automatik memerlukan satu kategori pemutus tertentu. Penyelesaian yang sesuai mesti diwujudkan daripada reka bentuk sistem, piawaian yang berkenaan, arahan peralatan, dan penilaian semasa kerosakan.

5. Di manakah Pemutus Litar DC Digunakan?

Pemutus litar DC digunakan di mana-mana kuasa arus terus memerlukan perlindungan arus lebih terkawal dan pengasingan yang boleh dipercayai. Keadaan pengendalian sangat berbeza antara aplikasi, jadi peranti yang sesuai untuk satu pemasangan mungkin tidak sesuai untuk yang lain.

Sistem Fotovoltaik Suria

Pemasangan solar menggunakan perlindungan DC dalam tatasusunan, penggabung dan litar berkaitan penyongsang yang sesuai. Peralatan yang dipilih mesti mengambil kira voltan sistem maksimum, arus kerosakan yang tersedia, pendedahan alam sekitar dan keperluan khusus litar PV.

Penyimpanan Tenaga Bateri

Sistem bateri mungkin menghantar arus kerosakan yang besar, terutamanya apabila berbilang sel atau modul bateri disambungkan secara selari. Pemilihan perlindungan harus mempertimbangkan kimia bateri, voltan sistem, arus litar pintas yang tersedia, saiz konduktor, dan penyelarasan dengan pengurusan bateri dan sistem pengasingan.

Automasi dan Kawalan Perindustrian

Panel kawalan industri sering mengedarkan kuasa DC kepada penderia, geganti, penggerak, pengawal dan peralatan komunikasi. Perlindungan yang sesuai boleh membantu mengasingkan cawangan yang rosak tanpa mengganggu setiap peranti yang disambungkan, dengan syarat skim perlindungan diselaraskan dengan betul.

Telekomunikasi dan Infrastruktur Data

Pemasangan telekomunikasi dan beberapa sistem infrastruktur data menggunakan pengagihan kuasa DC untuk peralatan rangkaian dan bekalan sandaran. Keperluan ketersediaan yang tinggi menjadikan pengasingan kerosakan yang boleh diramal dan penyelarasan peralatan yang sesuai amat penting.

Kenderaan Elektrik dan Infrastruktur Pengecasan

Sistem kenderaan elektrik dan pemasangan pengecasan melibatkan tahap voltan tertentu, profil semasa dan keperluan keselamatan. Peranti perlindungan mesti dipilih untuk kedudukan yang dimaksudkan dalam sistem dan harus memenuhi piawaian produk dan keperluan pemasangan yang berkenaan.

6. Bagaimana Anda Memilih Pemutus Litar DC yang Betul?

Memilih pemutus litar DC bukan sekadar soal memadankan kadaran amperenya dengan beban. Pembeli harus menilai sistem elektrik penuh, mengesahkan dokumentasi teknikal produk dan mengesahkan bahawa peranti yang dipilih sesuai untuk keadaan kerosakan sebenar.

Langkah 1: Sahkan Voltan Sistem

Kenal pasti voltan DC maksimum yang mungkin dialami oleh pemutus, termasuk keadaan pengendalian dan sistem yang berkaitan. Voltan terkadar mestilah mencukupi untuk litar, dan susunan tiang yang dibenarkan mesti sepadan dengan arahan pengeluar.

Dalam sesetengah reka bentuk, berbilang kutub boleh disambung secara bersiri untuk mencapai penarafan voltan DC yang ditentukan. Ini dibenarkan hanya apabila disokong secara jelas oleh pengilang dan dipasang mengikut rajah pendawaian yang ditentukan. Tiang penyambung secara bersiri tidak secara automatik meningkatkan penarafan voltan yang diluluskan peranti.

Langkah 2: Tentukan Penilaian Semasa yang Diperlukan

Kirakan arus berterusan yang dijangkakan dan pertimbangkan ciri beban, keluasan konduktor, suhu ambien, keadaan kepungan dan kod elektrik yang berkenaan. Beban dengan permulaan yang ketara atau arus sementara mungkin juga memerlukan ciri perjalanan yang sesuai.

Penarafan pemutus mesti melindungi konduktor dan peralatan yang berkaitan sambil menampung keadaan operasi biasa. Hanya memilih penarafan arus yang lebih tinggi untuk mengelakkan gangguan tersandung boleh menjejaskan perlindungan jika pendawaian dan peralatan tidak dinilai dengan sewajarnya.

Langkah 3: Sahkan Kapasiti Pecah DC

Kapasiti pecah adalah salah satu spesifikasi yang paling penting untuk disemak. Ia menunjukkan arus kerosakan maksimum yang pemutus direka bentuk dan dinilai untuk mengganggu di bawah keadaan ujian tertentu.

Tentukan prospek arus litar pintas pada titik pemasangan dan sahkan bahawa penarafan gangguan DC pemutus adalah mencukupi pada voltan dan konfigurasi yang dimaksudkan. Sistem bateri, sebagai contoh, mungkin memerlukan perhatian khusus kerana arus kerosakan yang tersedia mungkin tinggi.

Langkah 4: Pilih Bilangan Kutub yang Betul

Konfigurasi satu kutub, dua kutub dan lain-lain menyediakan susunan litar yang berbeza. Pilihan yang betul bergantung pada kaedah pembumian sistem, konduktor yang perlu diputuskan, dan peraturan elektrik yang berkenaan.

Jangan menganggap bahawa setiap konduktor mesti ditukar dengan cara yang sama merentasi semua sistem DC. Sahkan keperluan untuk aplikasi tertentu dan sama ada peranti itu diluluskan untuk susunan pensuisan yang dicadangkan.

Langkah 5: Semak Ciri dan Penyelarasan Perjalanan

Semak lengkung masa-arus pengeluar dan ciri-ciri beban yang disambungkan. Perlindungan mesti bertindak balas dengan cukup cepat untuk melindungi konduktor dan peralatan sambil mengelakkan perjalanan yang tidak perlu semasa operasi biasa.

Dalam sistem dengan beberapa peranti pelindung, penyelarasan membantu memastikan peranti yang paling hampir dengan kerosakan beroperasi apabila boleh dilaksanakan. Pemilihan sebenar bergantung pada gelagat masa semasa peranti, tahap kerosakan dan data penyelarasan pengeluar.

Langkah 6: Nilaikan Keadaan Persekitaran

Suhu, kelembapan, habuk, getaran, kakisan, dan pengudaraan kepungan boleh menjejaskan kesesuaian dan prestasi peralatan elektrik. Pemasangan suria luar dan persekitaran industri mungkin memerlukan kandang yang sesuai, perlindungan kemasukan dan penurunan suhu.

Langkah 7: Sahkan Piawaian dan Dokumentasi

Semak piawaian produk yang berkenaan, keperluan pensijilan, arahan pemasangan dan dokumentasi teknikal. Bergantung pada peranti dan pasaran, piawaian yang berkaitan mungkin termasuk IEC 60947-2 untuk pemutus litar yang berkenaan, IEC 60898-2 untuk pemutus litar AC/DC berkenaan, atau UL 489 untuk pemutus litar bekas acuan berbumbung dan produk berkaitan. Kebolehgunaan bergantung pada kategori produk dan skop pensijilan.

Pembeli harus meminta lembaran data model yang tepat, voltan DC yang dinilai, arus undian, kapasiti pecah, konfigurasi kutub yang diluluskan, lengkung perjalanan dan maklumat pensijilan yang berkaitan sebelum membuat pesanan.

7. Apakah Kesilapan Yang Perlu Dielakkan oleh Pembeli?

Banyak masalah perlindungan litar berpunca semasa spesifikasi, perolehan atau penyepaduan sistem dan bukannya semasa operasi biasa. Menyedari kesilapan biasa boleh mengurangkan kos yang tidak perlu dan meningkatkan kebolehpercayaan pemasangan.

Memilih Pemutus Hanya Berdasarkan Amperage

Dua peranti dengan penarafan arus nominal yang sama mungkin mempunyai penilaian voltan yang berbeza, kapasiti pecah, lengkung perjalanan dan aplikasi yang dibenarkan. Bandingkan spesifikasi lengkap dan bukannya bergantung pada satu nombor.

Menggunakan Produk AC Sahaja dalam Litar DC

Penarafan AC tidak menetapkan bahawa pemutus boleh mengganggu DC dengan selamat. Sahkan penarafan DC eksplisit dan konfigurasi pengendalian yang dibenarkan dalam dokumentasi pengilang.

Mengabaikan Arus Kerosakan yang Tersedia

Peranti dengan kapasiti pecah yang tidak mencukupi mungkin tidak dapat mengganggu kerosakan dengan selamat. Ini amat penting dalam litar yang disuap bateri dan sistem lain yang mampu menghantar arus litar pintas yang tinggi.

Menghadapi Keperluan Kutub dan Kekutuban

Sesetengah pemutus DC menentukan sambungan sensitif kekutuban atau susunan kutub siri tertentu. Membalikkan sambungan atau menukar konfigurasi tanpa kebenaran boleh menjejaskan prestasi gangguan dan menjejaskan keselamatan.

Gagal Mempertimbangkan Perubahan Sistem Masa Depan

Peningkatan yang dirancang dalam kapasiti bateri, rentetan fotovoltaik tambahan atau perubahan pada seni bina pengedaran boleh menjejaskan tahap voltan, arus dan kerosakan sistem. Semak keperluan pengembangan yang boleh dijangka sebelum memuktamadkan spesifikasi, tanpa menggantikan kalis masa hadapan untuk reka bentuk perlindungan masa kini yang betul.

Menerima Dokumentasi Teknikal Tidak Lengkap

Lembaran data yang tidak lengkap menyukarkan untuk membandingkan produk secara objektif. Pasukan perolehan harus meminta maklumat khusus model yang boleh disahkan dan menjelaskan sebarang penilaian atau butiran pensijilan yang hilang sebelum meluluskan produk.

8. Apakah Amalan Pemasangan dan Penyelenggaraan Utama?

Malah pemutus litar DC yang dipilih dengan betul mungkin berprestasi buruk jika ia dipasang dengan tidak betul atau diselenggara dalam keadaan yang tidak sesuai. Pemasangan dan penyelenggaraan hendaklah dijalankan oleh kakitangan yang berkelayakan mengikut arahan pengilang dan peraturan yang berkenaan.

Amalan Terbaik Pemasangan

• Asingkan sumber kuasa:Ikuti prosedur penguncian dan pengesahan yang diluluskan sebelum bekerja pada litar. Ingat bahawa bateri dan modul fotovoltaik mungkin kekal bertenaga dalam keadaan tertentu.
• Ikuti gambarajah pendawaian:Perhatikan tugasan terminal, tanda kekutuban, dan sebarang susunan kutub siri yang ditentukan.
• Gunakan konduktor yang sesuai:Sahkan saiz kabel, penilaian penebat, keserasian terminal dan penyediaan konduktor.
• Gunakan tork yang ditentukan:Ketatkan terminal kepada tork yang dinyatakan pengeluar untuk mengurangkan risiko sambungan longgar dan terlalu panas.
• Mengekalkan perlindungan alam sekitar:Pasang pemutus dalam kepungan yang sesuai untuk persekitaran dan hormati keperluan pengudaraan dan pelepasan.
• Sahkan pemasangan yang telah selesai:Jalankan pemeriksaan dan ujian yang diperlukan oleh reka bentuk sistem, arahan produk dan peraturan yang berkenaan sebelum menghidupkan litar.

Pemeriksaan Rutin dan Penyelesaian Masalah

Selang pemeriksaan harus mencerminkan cadangan pengeluar peralatan, persekitaran operasi, dan kritikal pemasangan. Rekod penyelenggaraan membantu mengenal pasti isu berulang dan menyokong penggantian yang dirancang.

• Periksa kerosakan yang boleh dilihat, perubahan warna, kakisan atau tanda-tanda terlalu panas.
• Semak rekod perjalanan atau penggera sistem di mana fungsi pemantauan tersedia.
• Siasat perjalanan berulang daripada menetapkan semula pemutus berulang kali tanpa mengenal pasti puncanya.
• Sahkan bahawa terminal, susunan pelekap dan penutup kekal dalam keadaan yang sesuai.
• Gantikan peranti yang rosak atau rosak dengan produk yang mempunyai penilaian dan kelulusan yang sesuai.

Pemutus yang tersandung berulang kali mungkin bertindak balas dengan betul kepada beban lampau, litar pintas, kerosakan peralatan atau keadaan pengendalian yang tidak sesuai. Juruteknik bertauliah harus menentukan punca sebelum mengembalikan sistem kepada perkhidmatan.
